Câbles

Les câbles acier utilisés pour les treuils à câble passant (qu’ils soient électriques, manuels ou pneumatiques) et les câbles d’alimentation électrique des treuils diffèrent par leur fonction, leurs matériaux, leurs caractéristiques techniques et leurs normes de fabrication. Voici les principales différences :

1. Câbles acier pour les treuils à câble passant

Ces câbles servent à transmettre une force mécanique et sont conçus pour supporter des charges lors des opérations de levage ou de traction.

Caractéristiques :

• Matériau :
  • Fabriqués en acier galvanisé ou inoxydable pour une meilleure résistance à la corrosion et aux conditions extérieures.
  • Plusieurs torons (brins torsadés) enroulés autour d’une âme centrale en acier ou en fibre pour offrir flexibilité et résistance.
• Fonction :
  • Permet le levage ou la descente de charges (matériaux ou personnes).
  • Conçu pour résister aux efforts mécaniques tels que la traction, l’abrasion et les flexions répétées.
• Diamètre du câble :
  • Généralement compris entre 6 mm et 12 mm pour les treuils à câble passant.
  • Le choix du diamètre dépend de la charge à soulever, de la hauteur de levage et de la capacité du treuil.
• Exigences normatives :
  • Les câbles acier pour treuils doivent respecter des normes telles que EN 12385 (câbles en acier pour levage) et EN 13414 (assemblages d’élingues en câble d’acier).
• Particularité pour les treuils à câble passant :
  • Ces câbles ne s’enroulent pas sur un tambour, mais passent directement dans le treuil, ce qui exige une grande souplesse et une précision de fabrication.

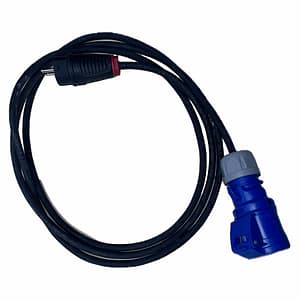

2. Câbles d’alimentation pour treuils électriques

Les câbles d’alimentation sont des câbles électriques conçus pour fournir de l’énergie aux treuils motorisés.

Caractéristiques :

• Matériau :
  • Conducteurs en cuivre ou en aluminium pour une bonne conductivité électrique.
  • Isolants en PVC, caoutchouc ou polyuréthane pour résister à l’abrasion, aux intempéries et aux produits chimiques.
• Fonction :
  • Alimente le moteur électrique du treuil en courant électrique (monophasé ou triphasé selon le modèle).
  • Assure également la transmission des signaux de commande si intégré à un système hybride.
• Diamètre du câble :
  • Dépend de la puissance du moteur du treuil et de la tension électrique (220 V ou 380 V).
  • Les sections courantes des conducteurs varient de 1,5 mm² à 16 mm², voire plus pour les treuils de forte puissance.
• Exigences normatives :
  • Les câbles d’alimentation doivent respecter des normes telles que IEC 60245 (câbles pour équipements portables) ou H07RN-F (câbles en caoutchouc pour usage intensif).
